對待說明
?
【1】 使用前
?
電源:AC電源100v，50Hz，60Hz共用
光源:DNP標準顏色viewer油燈 10W×4個
消耗功率:80W
?
【2】 使用
?
(1) AC100v的插座插入電源編碼的插頭。
※注意: AC100v以外的電源請別連接。
在海外利用時候，必定拜托您了變壓器的使用。
變成弄錯AC100v以外的電源連接的話被安上內部取的變壓器的燒毀。
?
?(2) ON電源開關。
?(3) 以油燈點燈常溫(20℃)點燈后15～20分穩定。
?(4) 油燈不點燈的時候，向別的項目的大街電保安人員要求請求確認。
?(5) 油燈的脛―王現象發生了的時候修好做電源開關3～4次ON，OFF。
?
【3】 油燈不點燈的時候
?
?請在電保安人員確認。
?(1) 插座AC100v通上電流。
?(2) 插座插入viewer的插頭。
?(3) viewer的電源開關ON。
?
?Viewer的油燈不點燈的時候，能考慮象下面一樣的事
?
?(1) 油燈2盞點燈的時候，變壓器的一方的保險絲溶斷做著。
?(2) 油燈4盞是不點燈的時候，2臺變壓器的各々的保險絲溶斷做著。
? ※注意: 上述(1)(2)AC100v以外的通電的時候發生。這變壓器內部燒毀是原因。
變壓器的交換變成必要。
?
【4】 與油燈的交換清掃
?
?在平的臺里(上)放置viewer從插座上請取下電源編碼。
以下面的順序進行卸載。
?(1) 放松上面框框的硬幣螺釘2處。
?(2) 用雙手舉起50～60毫米上面框框的硬幣螺釘方面推到前方的話上面框框偏離實體。
?(3) 取下玻璃板和丙烯板。
?※注意: 玻璃板因為有破裂請當心手手指。
(特別象用手手指不擦一樣地請注意板邊方面。)
?
?■油燈交換
?(1) 又，1年流逝的時候點燈2,000小時。
?(2) 脫離用雙手手指夾油燈的管端部使之轉90〓。
?
?■清掃工作
?(1) 請在紗布中浸濕酒精擦去反射板表面，丙烯板和玻璃表面的污穢取。
?(2) 清掃為了6個月～1年1次，正常保持色溫，亮度無論如何拜托您了。
?
【5】 使用前
?
?viewer因為使用著玻璃品請注意下面的事。
?(1) 請別給(對)viewer實體給予大的沖擊。
?(2) 請別擱置對viewer表面沉重的東西。
?

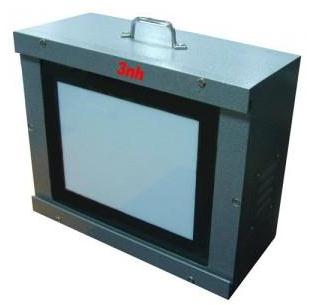

DNP Standard color Viewer
The DNP Standard color Viewer is a light source which enables you to evaluateadjust videostill cameras. With its high-frequency Fluorescent lighting method, it handles images without flicker.
?
?
| Light source: |
DNP Standard color Viewer lamp (Four 10W dedicated fluorescent tubes are used) |
| Power supply: | AC100V 50, 60Hz |
| Lighting method: | High Frequency lighting method 20KHz |
| Color rendering: | Over 90% rendering evaluation-point for each color |
| Color temperature: | (Measured by 日本 CL-200) |
| Operating temperature: | 10～40℃ |
| Operating humidity: | Below 80%(avoid dew) |
| Major diameter dimension: | 375W×365H×165D m/m |
| Luminance plane dimension: | 250W×190H m/m |
| Color chart dimension: | 320W×290H m/m |
| Power consumption: | 80W |
| Weight: | 6.5kg/7.5kg |

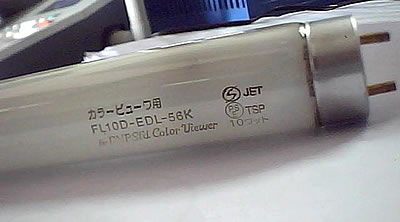

●The Luminance plane characteristics: according to the types of self-contained fluorescent lamp

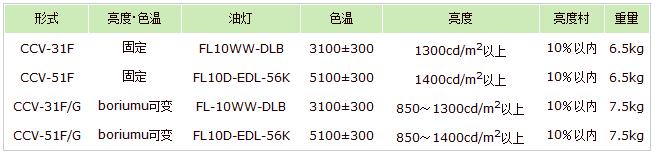

| Product Type | Luminance Color Temperature | Lamp | Color Temperature | Luminance | Color matching shift | Weight |
| CCV-31F | Fixed | FL10WW-DLB | 3100K±300 | Over 1300cd/m2 | Within 10% | 6.5kg |
| CCV-51F | Fixed | FL10D-EDL-56K | 5100K±300 | Over 1400cd/m2 | Within 10% | 6.5kg |
| CCV-31F/G | Volume adjustable | FL-10WW-DLB | 3100K±300 | Over 850～1300cd/m2 | Within 10% | 7.5kg |
| CCV-51F/G | Volume adjustable | FL10D-EDL-56K | 5100K±300 | Over 850～1400cd/m2 | Within 10% | 7.5 |
Operation Manual
【1】?Before using the product:
??Power supply??AC 100V, 50/60Hz shared
Light source??10W DNP Standard color Viewer Lamp (4)
Power consumption??80W
【2】?Using the DNP Standard color Viewer
??(1)?Plug the power cable of the product into AC100V
?? ?
【Precautions】?Do not connect any power supply other than AC100V
If the other power supply connected by accident, the inverter inside will burned out
??(2)?Turn on the power switch
??(3)?Lamp lights: the lamp light will stabilised after 15 to 20 minutes at the room temperature(20℃)
??(4)?If the lamp does not lit, call for Service Office for the confirmation as described on other documents.
??(5)?To suspend snaking of the lamp, press power switch 3 to 4 times [as ON/OFF].
【3】?If the light does not lit
??Call for Service Office to confirm the following:
??(1)?AC 100V supplied to the wall socket.
??(2)?Plug the product into the wall socket.
??(3)?Turn the power supply switch of the product ON
?? ?
??Still the lamp does not lit: Consider the following:
?? ?
??(1)?Two of the viewer lamps lit simultaneously, one of the fuses of the inverters has blowouts.
??(2)?Four of the viewer lamps does not light means that each of the fuses of the two inverters has blowouts.
?? ?
【Precautions】?The above occurs if the applied power supply is not AC 100V.
Fuse bum out cause internal burnout of inverter. The burned inverter needs to replace.
