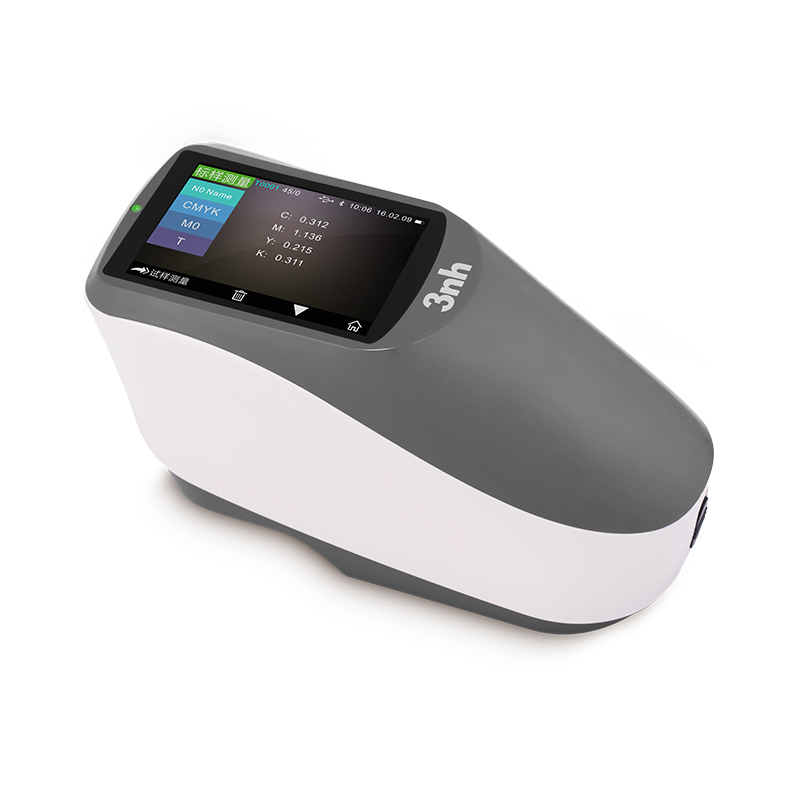

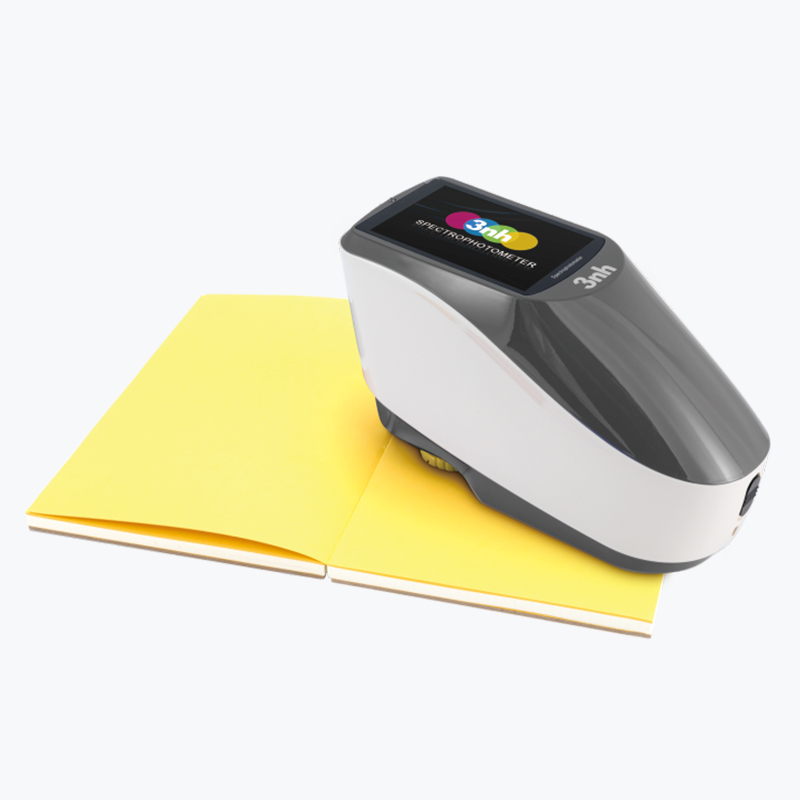

光柵分光密度儀YD5010

  • 光柵分光密度儀YD5010簡介 YD5010是3nh公司獨立開發的完全擁有自主知識產權的45/0幾何光學結構的國產光柵分光密度儀,完全符合標準ISO 5-4,支持ISO 13655標準規定的MO,M1,M2,M3測試條件,可
  • 咨詢熱線:400-888-5135
  • 產品詳情

光柵分光密度儀YD5010簡介


YD5010是3nh公司獨立開發的完全擁有自主知識產權的45/0幾何光學結構的國產光柵分光密度儀,完全符合標準ISO 5-4,支持ISO 13655標準規定的MO,M1,M2,M3測試條件,可以精確實現ISO Status T、 E、A、I密度測量。
?

YD50系列儀器穩定、測量密度、色度數據精準、功能強大。儀器配備多種測量口徑,在油墨印刷廠、造紙廠、交通路標行業、紡織服裝印染等行業,在科研機構、質量檢測機構、實驗室領域均有廣泛應用。

在CIE推薦的45/0幾何光學照明條件下,基于ISO 13655標準規定的MO,M1,M2,M3測試條件,該儀器可精確測量樣品的反射率數據,在多種顏色空間下,能夠?qū)Ω鞣N密度指標、色差公式、顏色指數進行精準測量和表述。該儀器在在各類產品的色差品質管控方面也有廣泛的應用。儀器配有高端顏色管理軟件,連接電腦使用,實現更多功能擴展。

?
?

光柵分光密度儀YD5010特點


a.45/0幾何光學結構,符合CIE No.15,支持ISO 13655標準規定的MO,M1,M2,M3測試條件,精確實現ISO T、E、A、I密度測量;

b.優美的外觀造型與符合人力力學的結構設計;

c.采用高壽命低功耗的組合LED光源,包含UV光;

d.Φ2/4/8mm口徑任意選擇,適應更多被測樣品;

e.測量樣品反射光譜,CMYK密度、Lab數據精準,可用于精確顏色傳遞;

f.電子硬件配置高:3.5吋TFT真彩屏,電容觸摸屏,凹面光柵,256像元雙陣列CMOS探測器等;

g.USB通訊模式,適應性更廣;

h.耐臟、穩定的標準白板;

i.大容量存儲空間,可存儲10000條測試數據

j.兩種標準觀察者角度,多種光源模式,多種表色系,符合多種標準的色度指標,滿足各種客戶對顏色測密度量的需求;

k.特別適合印刷廠過程控制、品質管控;

l.PC端軟件有功能強大的功能擴展;


光柵分光密度儀YD5010技術參數

產品型號 YD5010
照明方式 45/0(45環形均勻照明0°接收);
符合標準ISO 5-4,CIE No.15
特性 通用型分光密度儀,廣泛應用于油墨印刷、菲林加工、紡織印染、塑膠電子等行業顏色測量和品質控制,尤其適合油墨印刷中光學密度、網點增大等指標的測量和品質管控;根據產品特點,定制單一口徑Φ2mm、Φ4mm、Φ8mm。
照明光源 組合LED光源,UV光源
分光方式 凹面光柵分光
感應器 256像元雙陣列CMOS圖像感應器
測量波長范圍 400~700nm
波長間隔 10nm
半帶寬 10nm
測量條件 符合ISO 13655測量條件:
M0 (CIE光源A)
M1 (CIE光源D50)
M2 (排除UV的照明)
M3 (M2 + 偏振光濾光片)
密度標準 ISO Status T、 E、A、I
密度指數 密度值、密度差、網點面積、網點增大、疊印、印刷特性、印刷反差、色調誤差和灰度
測量口徑 定制單一口徑:Φ2mm、Φ4mm、Φ8mm可選
顏色空間 CIE LAB,XYZ,Yxy,LCh
色差公式 ΔE*ab,ΔE*94,ΔE*00
其它色度指標
觀察者角度 2°/10°
觀測光源 A,C,D50,D55,D65,D75,F2,F7,F11,F12
測量時間 約1.5s
重復性 密度值:0.01D以內
? 色度值:ΔE*ab 0.04以內(儀器預熱校正后,以間隔5s測量白板30次平均值-M3除外)
臺間差 ΔE*ab 0.2以內(BCRA系列Ⅱ 14塊色板測量平均值-M3除外)
測量方式 單次測量,平均測量(2~99次)
尺寸 長X寬X高=184X77X105mm
重量 約600g
電池電量 鋰電池,8小時內5000次
照明光源壽命 5年大于300萬次測量
顯示屏 TFT 真彩 3.5inch,電容觸摸屏
接口 USB
存儲數據 10000條
語言 簡體中文,English,繁體中文
操作溫度范圍 0~40℃,0~85%RH(無凝露),海拔:低于2000m
存儲溫度范圍 -20~50℃,0~85%RH(無凝露)
標準附件 電源適配器、數據線、內置鋰電池、說明書、品管軟件(官網下載)、黑白校正盒、保護蓋、偏振濾色盒、定位板
可選附件 微型打印機
注: 技術參數僅為參考,以實際銷售產品為準

?
