標準光源箱校準規范 《JJF(紡織)055—2023》最新版

文章出處:www.sztranslink.cn 人氣:130發表時間:2024-08-05

標準光源箱校準規范 《JJF(紡織)055—2023

?

1 范圍

適用于目測評定紡織品色牢度用的標準光源箱及類似的標準光源箱

?

2 計量特性

① 相關色溫:各光源的相關色溫標稱值和允許誤差見表2。

② 相關色溫不均勻率:<20%(評級工作臺標記框內)

③ D65光源光照度:>6001x

④光照度不均勻率:<20%(評級工作臺標記框內)

?

標準光源箱校準規范 《JJF(紡織)055—2023》 3


3 校準條件

① 環境條件

★ 環境:無外界光源照射光源箱(即在黑房內)。

★ 溫度:室溫;相對濕度:<85%。

★ 光源箱額定電壓:滿足市電220 V要求,最大允許誤差為額定值的±10%。

② 測量標準

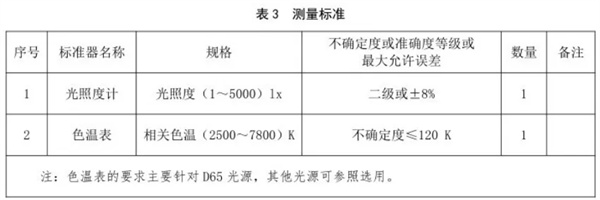

測量標準見表3。

?

?標準光源箱校準規范 《JJF(紡織)055—2023》4

?

4 校準前檢查

① 基本要求檢查

★ 在適當部位應有銘牌,銘牌上須標明型號、規格、制造廠、出廠編號和出廠年月。

★ 應放置平穩,周圍環境清潔,無腐蝕性介質,無直射光和強烈光源直接輻射。

★ 箱體內應清潔,無雜物;各面應平整、無疤痕,不得有明顯的銹斑和油漆脫落現象;光源箱內壁(底色)環境色為蒙賽無光中性灰N5(相當于GB 250評定變色用灰色樣卡1~2級)。

★ 頂部安裝的燈具應牢固可靠;反光罩不得有明顯的變形,反光面上不得有積塵和銹蝕現象。

② 安全保護性能檢查

光源箱的電氣設備應安全可靠,電源線及接插件無斷裂破損現象。接地線與箱體接觸可靠。

③ 基本功能檢查

★ ?光源箱控制面板上的指示符號應清晰醒目,電器控制按鈕完整可靠、靈活和可靠;各光源根據配置分別檢查各光源工作狀況,燈管發光正常,無明顯的閃爍現象。

★ ?光源箱光源配備的使用時間累加計時器功能正常。

?

5 校準項目

標準光源箱校準項目對應本規范計量特性條款和校準方法條款見表4。

?

?標準光源箱校準規范 《JJF(紡織)055—2023  5

?

6 校準方法

① 選點

在評級工作臺內均勻選擇9個測量點,除中點外其余各點距邊線約10cm。

② 測量

光源開啟預熱15min后開始測量,將照度計和色溫表探頭分別置于各測量點,探頭平放在光源箱工作臺面上,探頭測試面向上,逐一測量各點的光照度和相關色溫。

③ 讀數

讀數時,待照度計和色溫表顯示的數字穩定后才讀取,每個測量點重復測量三次。

?

7 校準結果

① 校準記錄

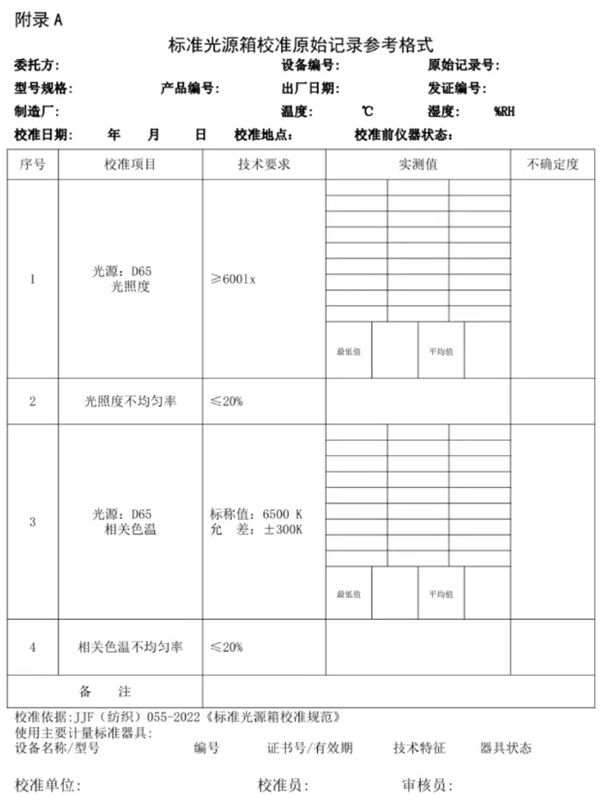

校準記錄應詳盡記錄測量數據和計算結果。推薦的校準記錄格式如下:

?

?標準光源箱校準規范 《JJF(紡織)055—2023 6

?

② 校準證書

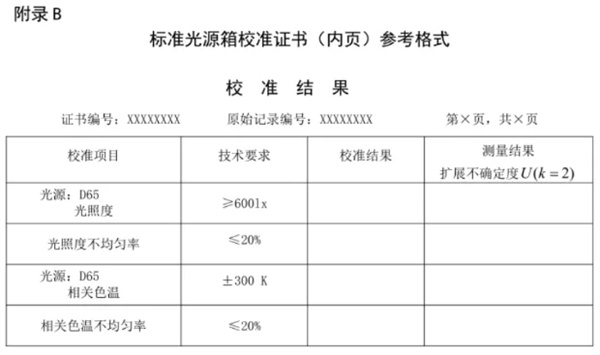

經校準的標準光源箱應出具校準證書,校準結果應在校準證書上反映。校準證書包括的信息應符合JJF 1071-2010中5.12的要求,推薦的校準證書內頁格式如下:

?

?標準光源箱校準規范 《JJF(紡織)055—2023 7

?

③ 不確定性

校準證書應給出各校準項目測量結果的擴展不確定度

?

8 復校時間間隔

在定期進行期間核查的條件下,建議復校時間間隔一般不超過1年。

注:由于復校時間間隔的長短是由儀器的使用情況、使用者,儀器本身質量等諸因素所決定的,因此,送校單位可根據實際使用情況自主決定復校時間間隔。

?

?
