ISO12233分辨率卡，ISO12233解析度卡（全系列現貨供應）
（現貨咨詢：深圳0755-27198826? 上海021-61278111? 全國 400-666-2522）

?
標價為1倍測試卡
售前服務：歡迎免費索取分辨率測試軟件HYRes3.1（更高級別版本）先行試用！
?
品牌：3nh
產品：Made in China
用途
??????? 解析度卡(分辨率卡)是標準樣張，可以提供實際拍攝的垂直分辨率和水平分辨率等輔助測試。
分辨率測試采用了國際標準的ISO12233解析度分辨率卡進行測試，采取統一拍攝角度和拍攝環境。
而分辯率的計算又使用了HYRes軟件，分開垂直分辨率和水平分辨率兩部分進行。
?
對于數碼攝像頭的評測與其他產品不同，不像筆記本、DIY等有大量軟件去測試客觀的數據，能夠從數據上說明一切。而評定數碼相機的質量除了需要有一定的客觀數據外，還需要結合實際的使用操作以及樣張的拍攝來評定。因此，我們的評測是以客觀數據為原則，并結合經驗豐富的評測人員的理性分析，以求獲得客觀的評測結果。
?
ISO12233標準分辨率測試卡遵照12233的標準“攝影-電子照相畫面-衡量方法". 在1 X 大小的這個活動區域,測量20 cm 高度只有約0.1毫米的誤差。他具有幾乎大部分解析度卡所具有的特征。

規格分類 活性區域 材料
以下為完整的產品系列：
?
?常用標準規格
?
ISO12233 分辨率測試卡
?
?
0,5X (10x17.8 cm), semimatt (normative contrast), image on photographic paper
0.5倍 半?。?biāo)準反差）高清照相紙
Product NO. : NQ-10-50A
?
1X (20x35.6 cm), semimatt? (normative contrast), image on photographic paper
1倍 半?。?biāo)準反差）高清照相紙
Product NO. : NQ-10-100A
?
2X (40x71.1 cm), semimatt? (normative contrast), image on photographic paper
2倍 半?。?biāo)準反差）高清照相紙
Product NO. : NQ-10-200A
?
4X (80x142.2 cm), semimatt? (normative contrast), image on photographic paper
4倍 半?。?biāo)準反差）高清照相紙
Product NO. : NQ-10-400A
?
8X (160x284.4 cm), semimatt (normative contrast), image on photographic paper
4倍 半?。?biāo)準反差）高清照相紙
Product NO. : NQ-10-800A
?

ENHANCED ISO12233? 增強型ISO12233分辨率測試卡
?
0.5X (10x17.8 cm), semimatt? (normative contrast),? image on photographic paper
0.5倍 半啞 (標準反差) 高清照相紙
Product NO. : NE-10-50A
?
1X (20x35.6 cm), semimatt? (normative contrast),? image on photographic paper
1倍 半啞 (標準反差) 高清照相紙
Product NO. : NE-10-100A
?
2X (40x71.1 cm), semimatt? (normative contrast), image on photographic paper
2倍 半啞 (標準反差) 高清照相紙
Product NO. : NE-10-200A
?
4X (80x142.2 cm), semimatt? (normative contrast), image on photographic paper
4倍 半啞 (標準反差) 高清照相紙
Product NO. : NE-10-400A
?
8X (160x284.4 cm), semimatt (normative contrast), image on photographic paper
4倍 半?。?biāo)準反差）高清照相紙
Product NO. : NE-10-800A
?
?DIGITAL CINE ISO 12233 based RESOLUTION charts
?數字電影模式ISO12233分辨率測試卡
.75X (15x36 cm), semimatt? (normative contrast),? image on photographic paper
0.75倍 半啞 (標準反差) 高清照相紙
?
1,5X (30x72 cm), semimatt? (normative contrast), image on photographic paper
1.5倍 半啞 (標準反差) 高清照相紙
?
3X (60x144 cm), semimatt? (normative contrast), image on photographic paper
3倍 半啞 (標準反差) 高清照相紙
?
4X (80x192 cm), semiglossy? (normative contrast), image on photographic paper
4倍 半光 (標準反差) 高清照相紙
特殊啞面 Matt
0,5X (10x17,8 cm), matt (low contrast), image on photographic paper
0.5倍 啞面（低反差）高清照相紙
?
1X (20x35,6 cm), matt (low contrast), image on photographic paper
1倍 啞面（低反差）高清照相紙
?
2X (40x71,1 cm), matt (low contrast), image on photographic paper
2倍 啞面（低反差）高清照相紙
?
4X (80x142,2 cm), matt (low contras), image on photographic paper
4倍 啞面（低反差）高清照相紙
?
?特殊高光 High Glossy （For Transmissive 適用于透射式）
0,1X (2x3,56 cm), high glossy (high contrast), image on opaque film
0.1倍 高光（高反差）白底膠片
?
0,5X (10x17,8 cm), high glossy (high contrast), image on opaque film
0.5倍 高光（高反差）白底膠片
?
1X (20x35,6 cm), high glossy (high contrast), image on opaque film
1倍 高光（高反差）白底膠片
?
?特殊光面 Glossy & Semiglossy （For Transmissive 適用于透射式）
0,5X (10x17,8 cm), glossy (normative contrast), image on photographic paper
0.5倍 光面（標準反差）高清照相紙
?
1X (20x35,6 cm), glossy (normative contrast), image on photographic paper
1倍 光面（標準反差）高清照相紙
?
2X (40x71,1 cm), glossy (normative contrast), image on photographic paper
2倍 光面（標準反差）高清照相紙
?
4X (80x142,2 cm), glossy (normative contrast), image on photographic paper
4倍 光面（標準反差）高清照相紙
?
說明：
Matt Test Chart? / Reflective 啞面測試卡常用于反射式標準光源箱（3nh Reflective Light Box ）

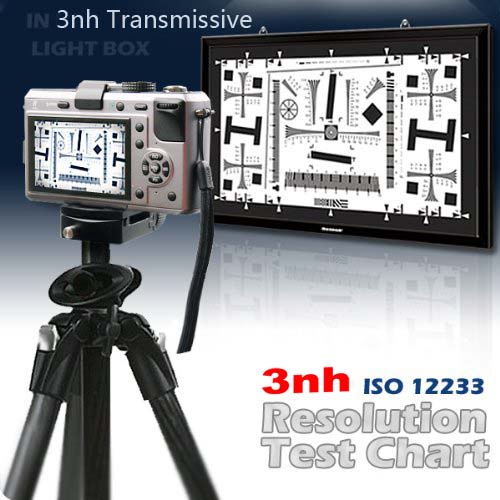

Glossy Test Chart / Transmissive 光面測試卡適用于透射式標準光源箱（3nh Transmissive Light Box）
Enhanced ISO12233 Resolution Chart （增強型ISO12233分辨率測試卡）



?
ISO Camera Resolution Chart ISO12233
?
?很多人好奇，既然已經有了MTF方式可以判斷相機和鏡頭的解像力，為什么還要發展不同的解像力測試方法呢？這個問題非常好，MTF理論 經過千錘百煉，驗證無誤！但關鍵卻出在拍攝的樣版圖上！由于單純以線條所組成的MTF測試圖，本質上就受制于輸出設備的極限，當高達千萬畫素的DSLR 推出時，例如:Nikon D2X 或 Canon EOS 1Ds MKII等，其拍攝解像力就已經超越傳統底片的表現（過去定義傳統135mm底片約為千畫畫素）。換言之，當設備的進步開始超越 USAF1951 和 ISO12233的極限時，該測試其實就已經不存在相對上的意義。

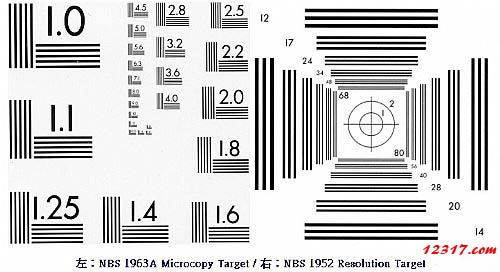

不同年代的解像力測試圖：

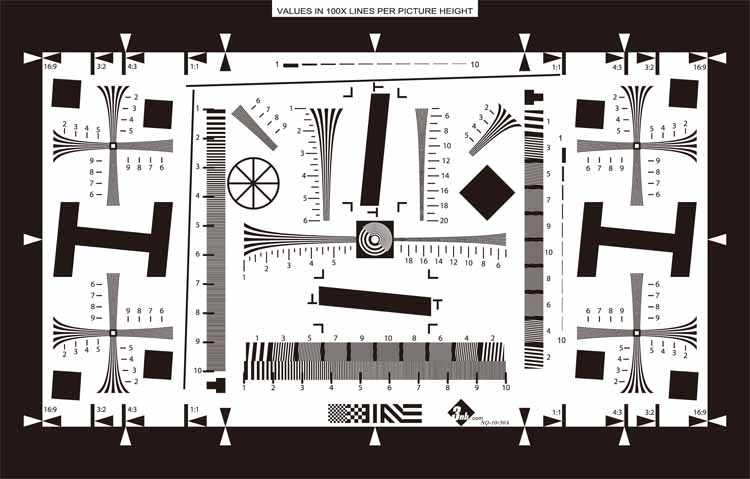

因此，MTF發展了幾十年，同樣的所翻拍的樣圖也不斷的在跟著演進，已符合目前一般拍攝狀況時的實際需要。我們 看 ISO Camera Resolution Chart ISO12233 就是很好的例子，這個時期的解像力圖已 針對模仿實際場景做了調整，不僅線條改以雙曲線逼近制作，格式也不再清一色是直線和橫線了。請注意到上面用紅色號碼標記的五個點，為此圖特有用于目測解像力之性能：
垂直解像力條 (Vertical Res)---可目測鏡頭對垂直影像的解像力。
對比指示條（Contrast Indicator)--用于顯示在空間頻率不同下的對比狀況。
對角線解像力條 （Diagonal Res)--45度傾斜的對角線解像力條 。

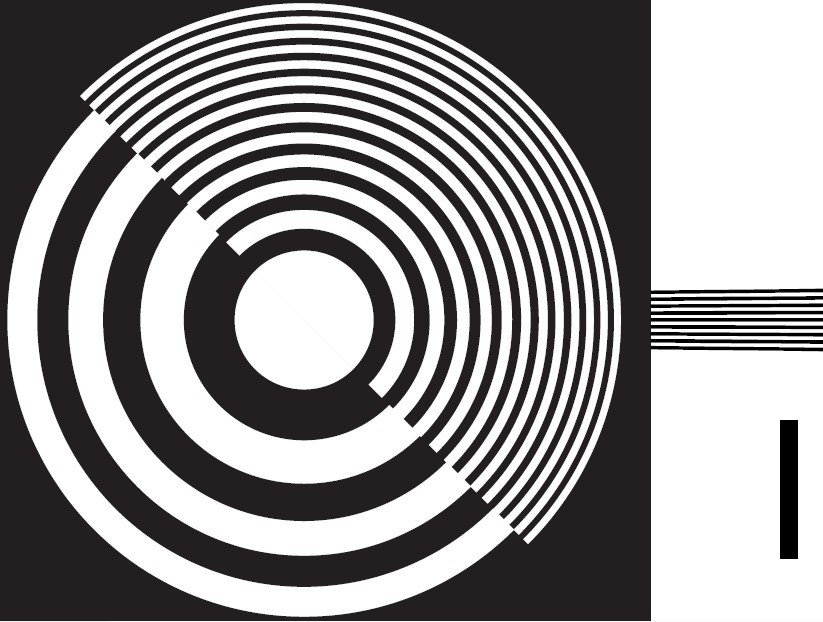

中央對焦區 (Center Focusing Area)--兩種不同頻率的同心圓，協助對焦。
水平解像力條 （Horizontal Res)---可目測鏡頭對水平影像的解像力。
新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以測試散光效果。
????? WG18圖不僅可以滿足直接目測來評估解像力的效果（部分線條細達0.1mm，幾乎等同人髮粗細），也同樣的可藉由電腦軟件的協助，計算出不同位置的SFR值，原版尺寸 20 cm x 35.6 cm，國內專業的光學類購物網站也可以買得到，例如：sztranslink.cn。
?SFR 美系測量的新標準
?????? 新名詞 SFR！Spatial frequency response (SFR) 主要是用于測量隨著空間頻率的線條增加對單一影像的所造成影響。簡言之SFR就是MFT的精簡版。因為測量MFT需取得昂貴的正弦樣版，并且需換算大量的數據。因此，PIMA開發了這款 較低成本的SFR作為替代品。基本上SFR只需一個雙色調的黑白斜線（如下左圖所示）即可換算出約略相等于MFT的值的解像力評鑒圖。

ISO12233和Digital CINE Camera Resolution Chart 的國內核心供應商：，您可以電話咨詢。
上海 021-61278111? 13321952508
深圳 0755-27198826? 13823162022

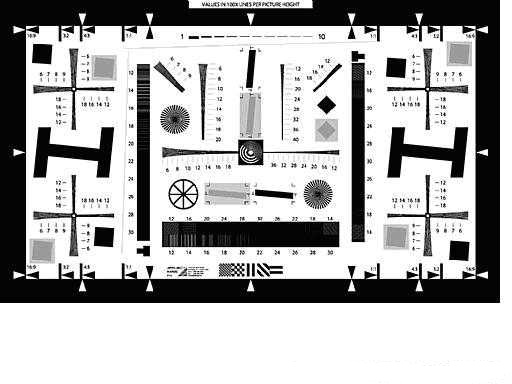

Digital cine ISO12233 based Resolution Chart （數碼電影模式ISO12233分辨率測試卡）?
?
?
?
隨著時代的進步 ISO12233 也必須跟著改變，方能跟上日新月異的器材表現。較新版解像力測試圖（上圖）已經推出，這張名為 Digital CINE Camera Resolution Chart 同樣是根植于 ISO12233 標準而建立。除了保有原來的測試標準外，也針對未來數字影像器材的發展，擴大展圖比例，同時也囊括了更高解析度的判讀元素 （針對千萬畫素以上 DSLR），CINE 圖展達 60 cm x 144cm。
