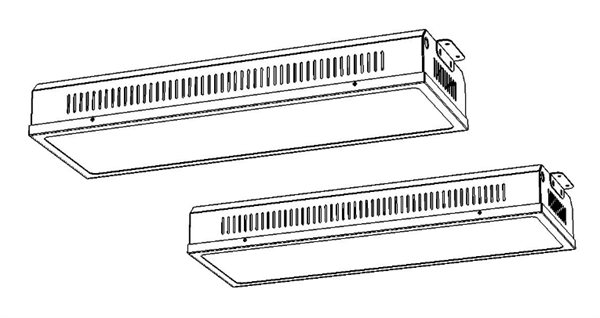

T6020-X光源房照明光源是天友利新研制的光源房照明專用燈箱。光源箱內配置高顯指、無頻閃、長壽命、色溫穩定的LED光源，用戶可根據光源的不同面積安裝3至16個光源箱，使房內得到更加均勻的光照環境。本文對T6020-X光源房照明光源使用情況進行了詳細說明。

?

?

T6020-X產品規格

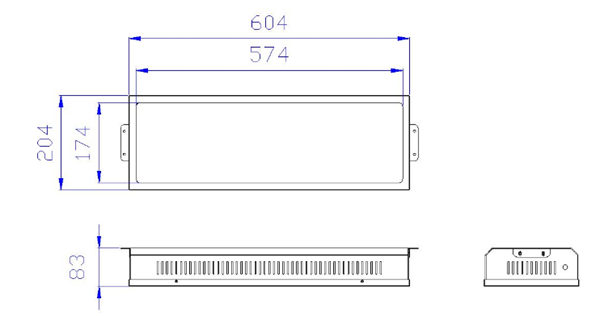

1.?光源箱外形尺寸（標配，其他尺寸可定制）：

604mm長*204mm寬*83mm高光源箱透光面尺寸（標配，其他尺寸可定制）：

574mm長*174mm寬

?

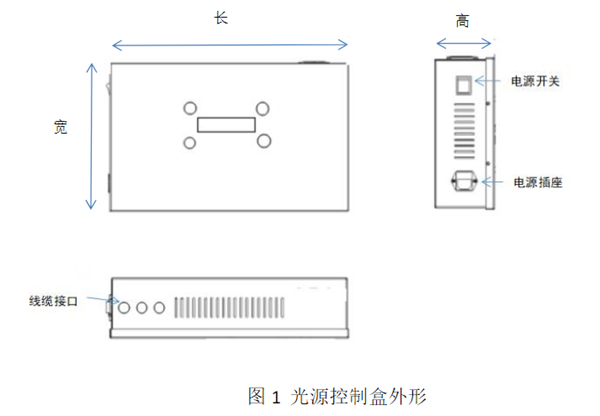

2.?光源控制箱外形尺寸（標配，其他尺寸可定制）：

三燈組控制盒：380*220*91mm六燈組控制盒：380*240*91mm十二燈組控制盒：480*250*91mm十六燈組控制盒：480*250*91mm電氣參數：AC 200-240V 50/60Hz 150W-1200W

?

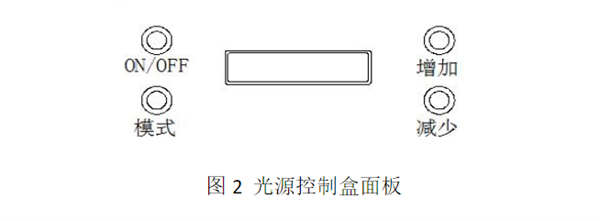

3.?控制盒外觀如圖：

光源接線口根據不同燈組配置接口

凈重：光源箱約4Kg/每個

?

T6020-X箱體材料

箱體采用1. 5mm厚冷軋鋼板。光源箱噴涂黑色砂紋漆。砂紋漆表面對光形成漫反射，不反光。

T6020-X光源控制說明

1. 通電之前請確認連接符合本產品的電源，接上電源線，接上光源線纜，打開電源開關。

2. 按ON/OFF鍵，點亮光源。

3. 模式選擇C：100%

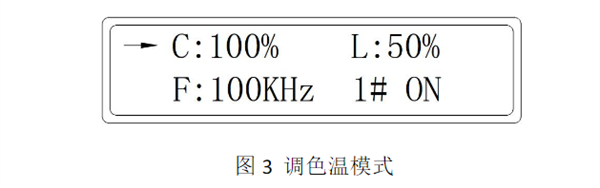

點擊模式鍵，使箭頭指向C（如圖3），進入調色溫模式，按“增加”鍵或“減少”，每按一下，色溫變化1%，按住不動可快速改變色溫。

?

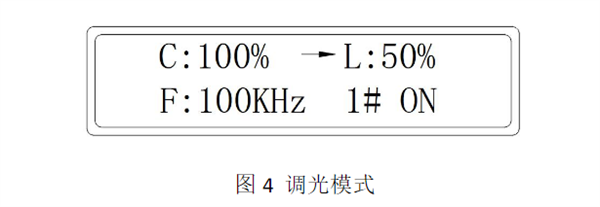

點擊模式鍵，使箭頭指向L（如圖4），進入調光模式，按增加鍵，光源變亮，每按一下，增加0. 1%，按住不動可連續增加。按減少鍵，光源變暗，每按一下，減少0. 1%，按住不動可連續減少。

?

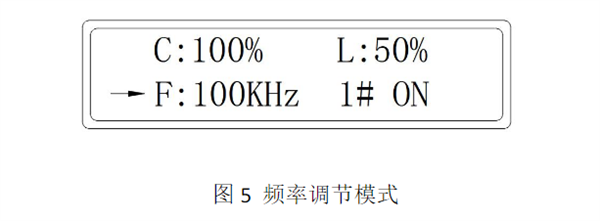

點擊模式鍵，使箭頭指向F（如圖5），進入頻率調節模式，按增加鍵，頻率增加，每按一下，增加0. 1KHz，按住不動可連續增加。按減少鍵，頻率減少，每按一下，減少0. 1KHz，按住不動可連續減少。

?

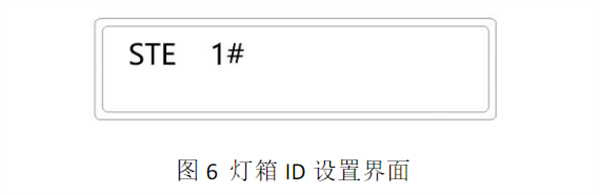

長按模式鍵，進入燈箱1D設置界面（如圖6），燈箱默認1D為1，每按一次增加鍵，ID+1，每按一次減少鍵，ID-1。再次長按模式鍵，回到主界面。

注：在單色溫/紅外光中，C為照度粗調模式，L為照度細調模式。

?

維護保養

1. 燈箱的免費保養期為壹年。

2. 對燈箱進行維護時，應關閉主電源，拔掉電源線。3. 如燈箱壁板、底板、反光板上沾有灰塵或存有手印、油印等污點、污漬時，可用干凈的白色軟布沾點清水或含中性清潔劑的水輕輕擦除污物，嚴禁使用硬物削刮及化學溶劑除污，以免破壞燈箱壁的表面涂層。

4. 如燈箱表面涂層破損或變色則應更換。

?

?
