標準光源箱為人們在識別物體表面顏色時提供了一種標準光源，主要用于評定紡織品的色牢度等級、色差以及配色打樣、鑒別熒光物質等。在產品的對色觀察中具有廣泛的應用。本文主要介紹了標準光源的結構和配件。

標準光源箱的結構

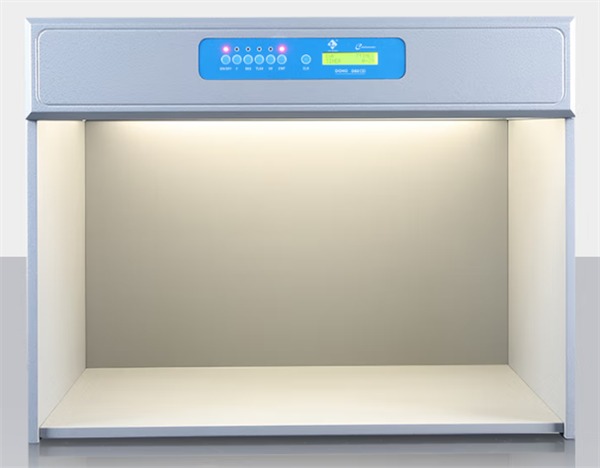

標準光源箱是一種固定式裝置，由人造標準光源、箱體和評級工作臺兩部分組成。光源箱由幾種標準光源同時安裝在一臺標準光源箱內，具體形狀可以參考下圖。

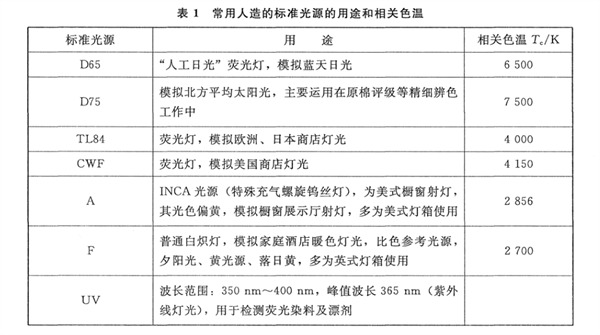

此外，根據有關行業標準和國家標準，標準光源箱的常見光源如下：

?

?

標準光源箱的配件

標準光源箱的配件主要有標準光源燈管、控制面板、箱體、內壁等。以下對其結構和要求進行簡要說明。

1.?標準光源燈管

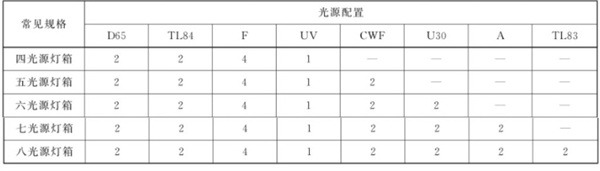

為滿足不同行業的顏色檢測需求，標準光源箱所設置的標準光源燈管類型和數量也是不一樣的，，市場上常見的標準光源箱有四光源、五光源、六光源、七光源、八光源等，具體可以參考下表。

2.?控制面板

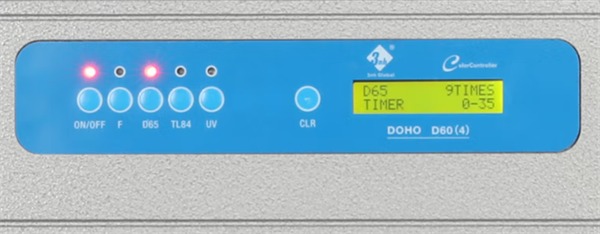

根據《JJF 055-2012》的有關要求：標準光源箱控制面板上的指示符號應清晰醒目，電器控制按鈕完整、靈活和可靠，如下所示：

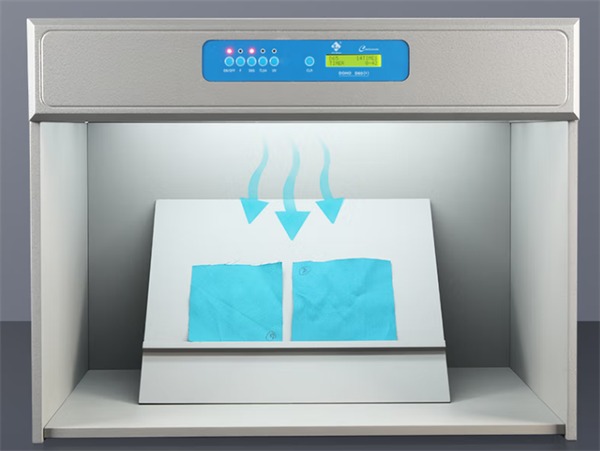

3.?內壁

標準光源箱內壁(底色)環境色：蒙賽無光中性灰Ns， 相當于 GB 250評定變色用灰色樣卡的1~2級。
