在標準光源箱的使用過程中，評價員的位置對于觀察結果的準確性具有重要影響。那么，評價員的正確觀察位置應該在哪呢？本文進行了簡單圖例總結。

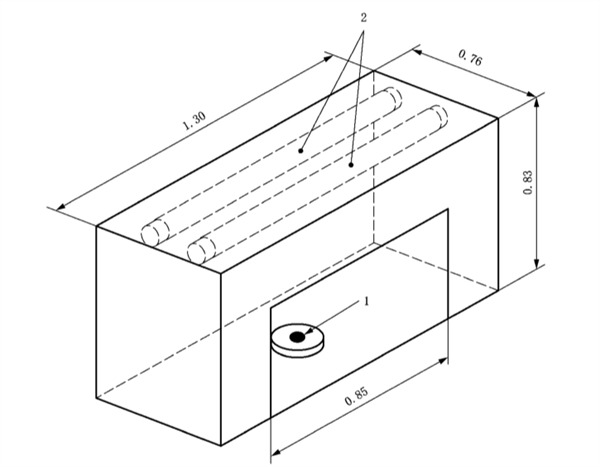

標準光源箱示意圖

標引序號說明：

1—一樣品；2—一色度75型日光燈”，顯色指數94，色溫7500K。

色度75型日光燈是通用電氣公司產品的商標名。此信息只用來為方便讀者閱讀，并不構成本文件對該產品的背書。若有其他產品可獲得同樣結果，也可使用。

?

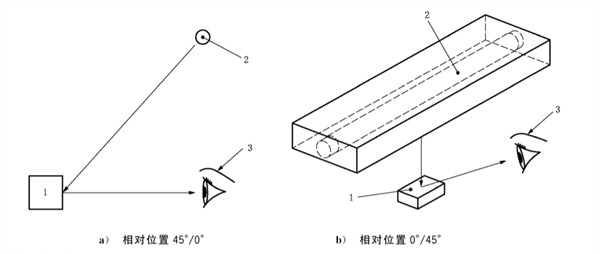

照明體、樣品與評價員的相對位置

1.?45/0°結構

光源以45°入射角照射樣品，評價員垂直觀察樣品（見圖a）。

2.?20/45°結構

光源垂直照射樣品表面，評價員觀察角度為45度（見圖b）。

?

標引序號說明：

1—一樣品；2——光源；3——評價員。

?

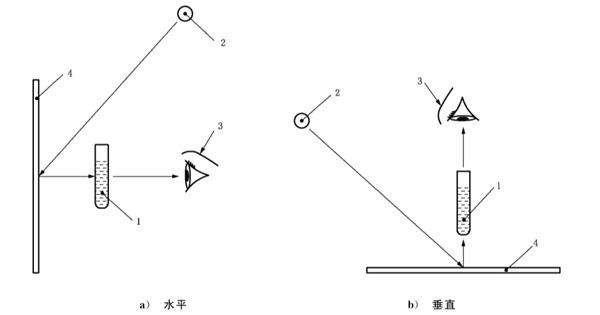

樣品、照明體與評價員的相對位置

評價員觀察位置示例見圖。

?

標引序號說明：

1一樣品；2——照明體；3——評價員；4——背景板。
